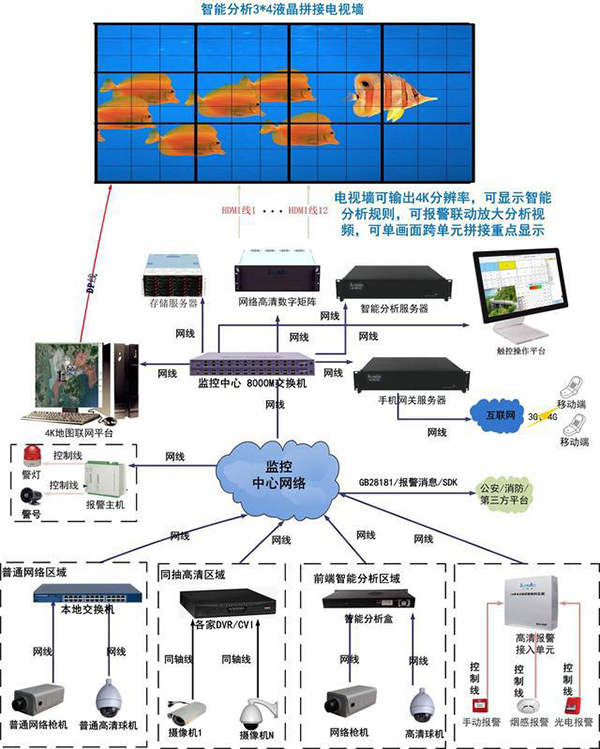

由上图可以看出整个方案分成四大部分，一是前端采集及处理部分，二是中间处理和控制部分，三是大屏显示输出部分，四是网络传输部分

        方案特点：

        1.整体解决方案：从前端到后端，各方面的功能齐全，从视频到报警到智能分析，从局域网到互联网，从PC端到移动端，从采集到存储，各方面的功能应有尽有，目前智能分析在安防监控行业属于前期混乱时期，各家只是注重智能分析算法上，在智能分析应用、分析结果展示、整个平台搭建方面都比较欠缺，基本上是以单个客户端形式展示，导致高大上的项目最后却以老土的方式展示了，本方案的智能分析与4K拼接屏、数字矩阵、4K地图联网平台、触控操作平台相结合，拼接屏上自动切换对应视频并放大，地图上自动定位对应位置，并以警灯闪烁方式提示，触控操作平台以自定义语音提示值班人员，并以文字方式及报警日志方式提醒及记录

        2.前端分析与后端分析并存：前端通过各种智能分析设备进行分析，主要分为三种，一是摄像机带智能分析算法，二是模拟摄像头通过硬盘录像机DVR带智能分析算法，三是普通网络摄像机通过前端智能分析盒等进行分析，这三种前端分析设备基本能覆盖到大部分情况了，但前端分析局限性比较大，性能方面受限制，更新周期长，不方便根据项目做细节调整，导致算法的准确率受影响。后端分析利用的是服务器的资料，性能比较强，再加上利用GPU进行分析算法的运算，性能提高几十倍，另外后端能够方便的调节细节问题，更容易适应项目的各种需求，可以为项目做定制性开发，最大限度发挥智能分析的优势，提高整个项目的体验感和技术水平。

        3.超强兼容性：支持ONVIF协议、RTSP协议、GB28181协议、RTMP协议、也支持模拟摄像机的接入，同时也支持私有协议接入，在支持各家设备的同时，也支持不同系统的接入，除了报警系统的接入，也支持平台厂家的对接接入，支持视频和报警输出到其他平台或第三方系统，也支持门禁、对讲等与安防相结合的其他系统对接。

        4.4K显示效果：从4K视频的采集，4K视频的传输，4K的存储控制，到4K的解码及最终4K大屏的显示，4K地图的展示，整个4K的解决方案，4K大屏不仅仅显示监控视频和智能分析结果，还可以办公、会议、培训中发挥特别强的优势，分辨率高看得更清晰，看的版幅更大，尤其在看4K视频时更是一种享受，再配合4K地图，将把整个解决方案发挥得淋漓尽致，另外4K电视墙在企业形象展示、企业宣传方面也将起到更好的效果。

        5.4K地图完美结合：4k地图与智能分析配合堪称完美、高大上，4K地图的优势如下：



        基于C/S结构的：相比于B/S结构的百度等地图，它是可以工作在脱机的环境下的。也就是它可以应用于非军事的内网系统应用，VPN或是专网、局域网都是可以的。因为可以脱机工作，而且是在C/S结构下，它的地图显示的性能自然就会有明显的提升，这就是为什么它能工作在4K的分辨率的主要原因。如果在显示的性能上没有优势，一旦工作在4K一拉动地图就需要等很长的时间才能显示完地图。同时它也可以是在线工作的，将各地图的最新数据下载下来之后，将地图的数据库文件复制到内网更新即可，地图本身的数据也间隔一段时间会自动更新的。

        这样的优势另一种实现手法就是通过ARCGIS或是MAPINFO，不仅地图软件本身需要几十万一套，更重要的是达到县一级或是村一级能显示楼层的同样级别，需要通过工程测绘一个不大的县城可能要好几百万。而且数据的更新成本与第一次测量相差并不大。

        定位与操作非常方便：地图本身有非常全面的三级行政区域（定位到坐标范围），五级行政标注（定位到坐标点）。但我们做了两方面的优化：一方面可以只关心少数与当前操作员重点区域，无需从全国那么多区域中去选择。另一方面也可以新建华南区，华北区等非行政区域。客户只需要关心他最想要的就行了，选择各区会自动定位到地图中。当某个点报警的时候，自动会定位到对应的位置。同时通过自动巡航的路线与轨迹，可以设置先看哪个点的某个层级，间隔多少秒之后，再看下一个点或是同一个点不同层级的视角图。

        我们也准备了三个最为常用的地图点，左键定位，右键则保存当前位置。可以在不同的地图源或是同一个百度地图的地形图与卫星图之间切换，位置不会有变化。我们也记录了最后关闭软件时的当前位置及层级，第二次程序进来的时候还是保持在上次退出时的位置。通过区域对应、报警定位、自动巡航、退出再进程序保存最后一次地图的中心位置及层级，三个常用位置等技术手段，最佳的目标是尽量减少人为的手工拖动地图去寻找他想要的那个位置或是点，极大的提高了系统的可用性。相当于球机的预置位等功能逻辑。

        视频的GPU解码显示：要实现视频显示窗口与地图的位置绑定，就是拉动地图的时候对应点上的视频也同时跟着动，在WEB状态下实现难度是相当大的。从技术原理上讲，视频解码需要通过ACTIVEX控件，与HTML代码之间的互动是个不小的技术瓶颈。同时在C/S结构下，如果要与ARCGIS或是MAPINFO的地图组件绑定一起来实现视频解码，却也并非易事。这就是为什么目前市场面上一直没有出现类似平台的根本原因。这还只是说能不能显示实时视频的问题，还未讨论到能解码多少路的性能的问题，及能在4K或是1080P并行显示多少路的分辨率的问题。

        我们的地图引擎是基于C/S结构的，自然也就不存在WEB状态下HTML与解码控件之间的互动问题。但因为是自己写的地图引擎，自然也就解决了ARCGIS等组件与视频解码显示组件之间的互动问题。我们将INTEL底层的GPU解码及OPENCL显示的技术，平行的移植到了地图客户端上来。一个不足千元的CPU就能解码32路以上1080P，将最新的7代或是8代CPU中的核显GPU性能全面解放出来。解码出来后，在1080P或是4K屏上显示，对整体的性能影响还是相当大的。解码性能是这套系统非常关键的硬指标，另外对于各厂家的设备协议支持，ONVIF协议或是大部分私有协议也是关键性的指标。

        视频的操作非常方便：视频最为常见的是打开与关闭，我们不仅可以在设备列表上选择对应的设备进行双击打开视频，再双击关闭视频。通过华南区等非行政区域的节点，可以同时对几十个视频进行打开与关闭，每个区域点也可以是单画面、两画面、或是四画面。当本节点并没有下级区域的时候，就直接在当前的位置显示1-4个图像，大于4个时就可以进行轮巡了。视频窗口上有企业信息，视频窗口可以单击放大或是回原。这些功能逻辑都是非常独特，简单而又实用。当设备不能取回视频时，不会显示黑框，而是在当前区域的名称后显示（视频不在线），如果当前区域没有对应摄像机自然是双击不会显示视频。

        独特的电视墙控制逻辑：4K地图综合管理平台在中央控制室里扮演了三个角色，一是它可以控制网络解码矩阵某个输出会解哪路输入，及HDMI矩阵如何切换信号。二是它也是在4K全屏拼接状态下的信号源，4K的大屏会有HDMI输入接口，是做独立屏时的接口，另外有一个DP输入接口，同时还有一个DP输出的接口，中间会有一个复制或环通的逻辑。简单来说，在DP情况下，可以让电视墙上任意4/9/16屏来做4K的地图显示。三是这个4K信号里显示什么内容，却也是由这个地图综合管理平台来决定的。它是同频的控制原理。巧妙的是这三个角色是如此的简单，低成本，几乎不用什么去想，也不用怎么去操作。整个大屏拼接、矩阵切换都已经无缝的融入到了综合管理平台中。

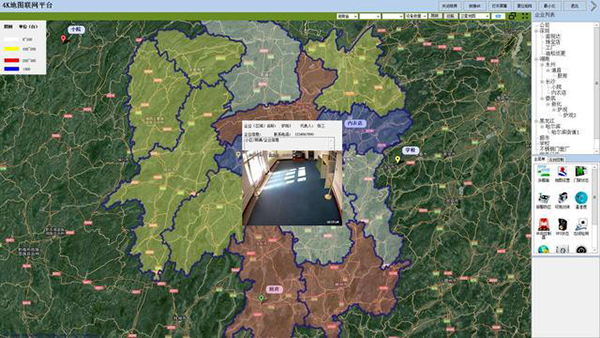

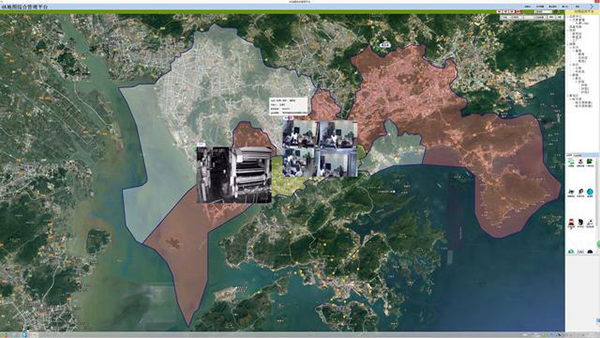

        友好的行政区域：行政区域是本系统的一大特色，系统支持省市县三级区域。最大的优势是将各种数据用不同的颜色在地图上标注出来，相比于柱状图，条形图或是表格要直观得多了。我们提供有非常简便的接口，可以将其它业务系统的数据也通过地图的区块来进行直观的显示。

        这个版块的另一大特色是，像深圳的区域因为增加区而改变了，系统可以根据几大地图中任意一个地图更新的坐标范围更新到另一个地图去，这个功能点在实际的项目中非常的实用。

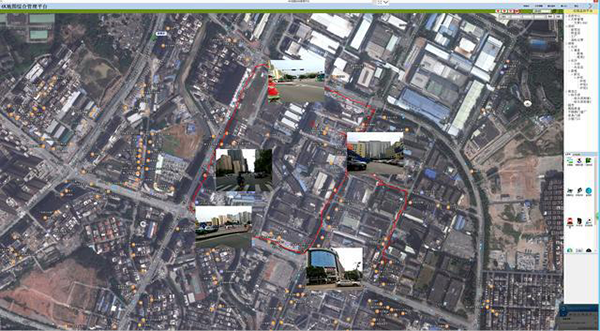

        专业的移动巡更（执法）：移动巡更系统，是关于移动的地图应用。只要提供GPS坐标的更新，可以接入第三方的手环、手电筒、头盔、单兵系统、车载系统等。但为了用更低更实用的方式来采集坐标数据，我们配套研发了一款APP，用普通的手机就可以完成坐标数据的采集与拍照上传等功能。坐标移动的轨迹会在地图上显示出来，在某个位置拍的照片也会地图上对应的点显示出来。通过区域可以快速定位这个区的人员移动轨迹。双击本区如果有这个轨迹，自然会打开或关闭所有的图片。



        多种地图相结合：4K地图不仅支持GIS地图，卫星地图等大范围地图外，还支持更小范围的平面地图、VR全景地图等，对于联网型项目从大地图宏观分析数据及看视频，小到一栋楼及楼层中的具体房间及方位，再配合全景实际的VR地图，将对报警处理预案产生非常有价值的实用效果。

        6.专业的矩阵切换

        4K地图综合管理平台的前身也就是负责矩阵的切换功能，这是它的基础功能。就是定点定时的将重要的视频呈现给操作人员，目的就是为了在事情发生的过程中能识别风险，及时的进行应急处理。矩阵的群组、同步、程序等功能是可以在综合管理平台中来实现。



        报警联动切换是矩阵切换的核心功能，在地图上将报警的点进行定位，并把这个点的重要视频在地图上打开。这是很基础的功能应用，但我们结合GPU解码及4K分辨率等技术优势，并行联动的点可以比较多。同时配合语音提示，基于远程的报警联动输出等方面都有丰富的经验积累。

        7.矩阵切换功能，实现重点监控

        全面继承了模拟矩阵的切换功能实现重点监控的核心功能，支持专业的群组、同步、程序、定时及报警联动等矩阵切换功能。依赖于专业的矩阵切换功能，定点定时或是报警联动在电视墙上显示出来。而且弥补了模拟矩阵不能多画面显示方面的不足，单机实现主码流18路1080P，36路720P解码能力，最大实现单屏4K*2K的分辨率1/4/9画面输出，整个电视墙可同时显示近百路以上高清图像，并可以任意拼接放大，进一步加大了监控力度。

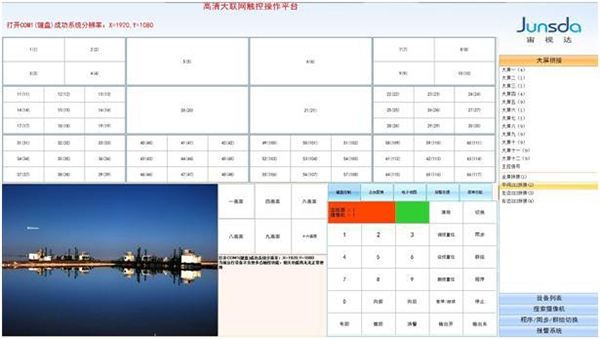

        8.触控操作平台

        通过细腻的用户体验设计，融入了多点触控的手势，对球机控制及拼接控制进行了专业设计，与手机上放大缩小等手势操作保持了一致。对报警点中文名称的自动报读等非常新潮的技术元素，颠覆了传统的矩阵键盘或是平台软件笨拙的操作方式。让整个系统不仅简便化了，而且因良好的用户体验而加大了系统的可用性。



        9.增加网线传输距离，降低运营维护成本

        高清视频交换机是专门为网络高清视频监控系统量身订制的系列产品，它解决了监控行业里的交换机低端的达不到，高端的虽然部分指标超过了、但整体并不符合需求的矛盾。增加了200-250米传输距离，环路检测，拓朴结构图，多线聚合链接，指定端口固定分配IP，及通断报警等监控行业的功能。并与公司的触控平台、数字矩阵等产品进行无缝的融合，成为一套专业的整体解决方案，将后期运营维护成本降至最低。

        10.报警移动端通知：

        应用智能分析的项目一般都是比较特殊的项目，对智能分析的异常情况都比较敏感，除了在客户端、值班室通知值班人员外，还得第一时间通知相关负责人，本方案支持APP发送报警信息，截取现场报警图片，推送现场实时视频外，还支持手机短信通知重要领导的功能，从而形成完善的报警预警系统，第一时间把预警信息通知到位，也可以通过系统设置人为干预确认之后再通知相关人员，防止误报的情况发生

        11.专业报警联动：

        联动方式多种多式，具体为：

        语音提示：可以自定义各种语音内容，以声音的方式提醒值班人员，防止值班人员的一时疏忽，尤其在晚上人员比较乏困的时候非常有作用。

        4K地图配合：报警之后，4K地图自动定位到相应位置，并放大到预先设置的地图等级（4K地图最大支持32级，可以放大到看清楼层的级别），如果报警点设置了内部平面地图或VR地图，将自动切换到更细的平面或VR地图，将更方面报警的处理；

        大屏切换：报警之后除了联动地图外，将在大屏上联动切换设置好的监控视频，并放大对应视频，执行拼接方案，把联动的视频放大到多块拼接屏上显示，

        开关量输出：联动值班室和现场的警铃、警灯输出，值班室提示值班人员注意，现场起来震慑异常人员的作用，把危险情况扼杀在萌芽状态

        短信提醒：设置对应报警点的关联领导手机号，系统自动发送短信提醒给对应领导，也可通过APP通知相关负责人。

        12.智能分析与常规报警相结合：智能分析的结果就是一种报警类型，最后以报警方式通知相关人员，但一些特殊的报警形式还需要传统的报警方式，比如烟感、煤气感应器等气体类报警设备，只有通过报警主机接收，本方案也可以结合常规的报警，进行多种形式的报警输入和输出，常规的报警主机输出也支持，另外还支持第三方平台的报警输入和输出，完成更加完善的系统。



        13.支持各种网络的智能分析：本方案支持局域网内的取流分析，也支持前端智能分析之后把分析结果传到后端，在一些环境情况恶劣的情况下，只能通过3G、4G网络、无线网络、ADSL网络传回来的情况，本身带宽还不充足的情况，系统支持低码流、低帧率的分析方式，完美解决各种复杂环境下的智能分析要求。

        14.与第三方平台无缝对接：支持ONVIF协议对接前端设备，支持GB28181对接各种公安平台，支持私有协议对接前端早期设备及输出到第三平台，支持系统之间以TCP/IP的方式对接通信，也支持最简单的数据库之间的对接。各种对接方式各有优缺点，根据项目具体情况具体对待。
